带报警输出热电偶温度表K型Q96-TC6A
更新日期：1970年01月01日 操作：返回列表
产品名称：带报警输出热电偶温度表K型Q96-TC6A
产品型号：
所属分类：上海自一船用仪表厂
概要：
 产品编号：
|
23 | |
|
产品类型：
|
Q系列电量、非电量测量指示仪表系列 | |
|
产品名称：
|
带报警输出热电偶温度表K型Q96-TC6A | |
|
产品精度：
|
1.5 | |
|
|
||
产品简介
用于4-20mA输入，非电量刻度指示并带设定报警开关输出。
外形尺寸符合DIN43700
符合船用规范及IEC标准
特性：
特性：
|
指示精度：1.5级
输出信号：4-20mA
输出信号最大负载能力：600Ω
报警开关输出负载容量：3A，250Vac
报警点设置：按用户要求，可制成上限、下限、上下限
电源电压：24Vdc±20%
环境温度：-25℃ to +55℃
外壳防护等级：IP42/52
耐振动：0.7g
前面板尺寸：96mm×96mm
对于热电偶温度表，传感器到指示表连接应用补偿电缆
安装：用两个对角支架固定
|
|
产品分类：
|
产品型号 |
展开角 |

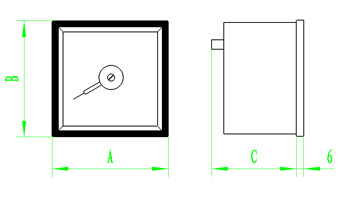

外型尺寸(A×B×C) |
开孔尺寸(mm) |
重量(kg) |
|
Q96-ZTC6A |
240° |
96×96×80 |
92+0.5×92+0.5 |
0.6 |
|
Q96-TC6A |
90° |
96×96×80 |
92+0.5×92+0.5 |
0.6 |
测量范围：
|
传感器 |
测量范围(刻度/℃） |
|
Ni-Cr/Ni-Al CK |
250 |
|
Ni-Cr/Ni-Al CK |
750 |

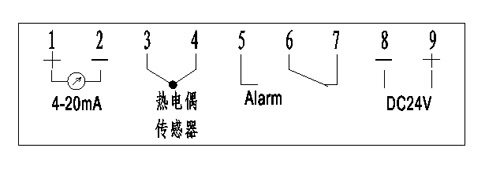

接线示意图：
